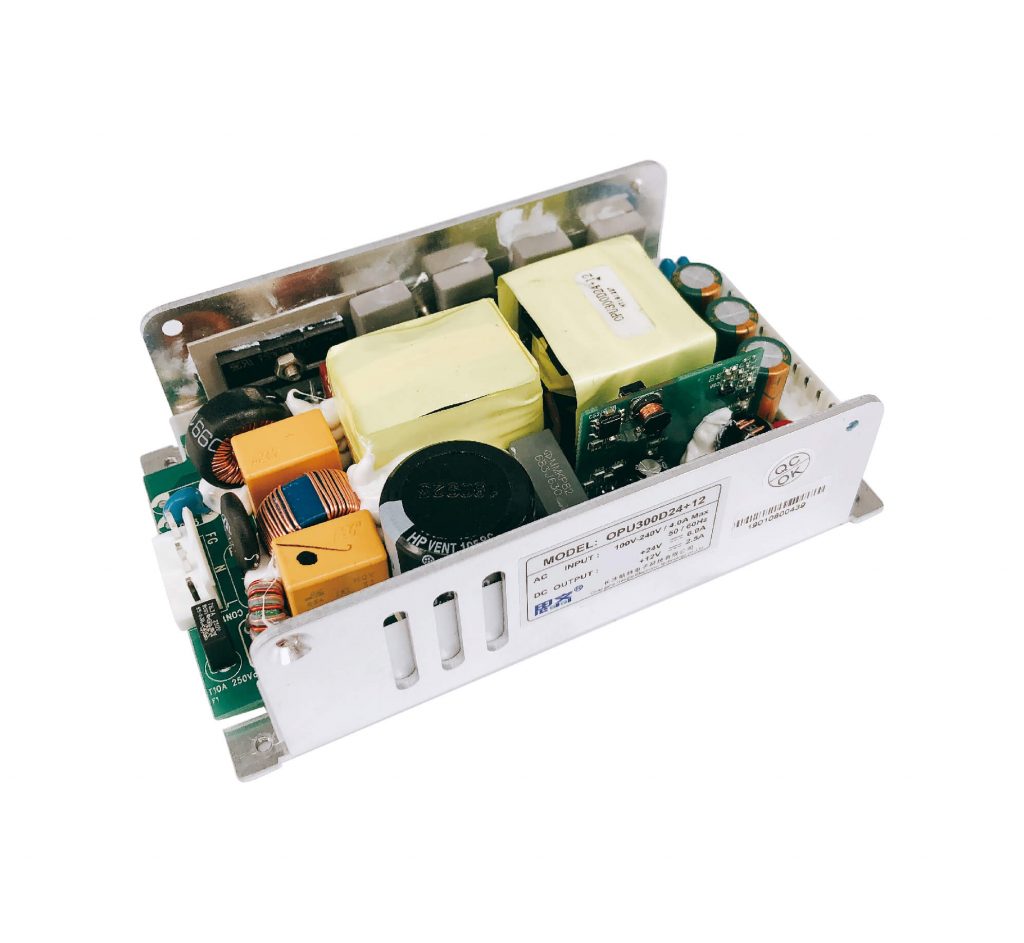

- 專為工業設備設計的機電一體化供電電源
- +12V或+5V 為控制電路供電
- +24V為電機等執行機構供電
- 適應全球輸入電壓范圍
- 工作環境溫度范圍寬廣-40~+65℃
- 按照美標 UL60950設計，安全有保障
- 內置齊全的過流保護、短路保護功能
- 采用全新優質元器件設計制造，質量穩定
- 100%滿載高溫老化，故障率低，可靠性高
產品規格書SPECIFICATION 除非特別積壓明，均為230Vac，25℃下測得
| 指標Item | 規格參數 |
|---|---|
| 輸出電壓可選Output Voltage Selectable | 5V;12V; 24V |
| 過載保護Overload protection | 有，過載故障消除后自動恢復工作，輸出端長期短路也不會損壞或發熱 built in |
| 輸出短路保護Output short circuit protection | 有，輸出短路故障消除后自動的恢復工作，輸出端長期短路也不會損壞或發熱 built in |
| 過電壓保護 Over voltage protection | 有，可防止電壓過高造成電源損壞或燒板 built in |
| 耐壓 Withstand voltage | IP-OP:3000Vac; IP-PE:1500Vac;OP-PE:500vdc |
| 工作溫度 Working temperature | -40~65℃ |
| 啟動時間Start-up Time | <2Sec |
| 安全標準 Safety standards | GB4943/EN60950 |
| 電磁兼容標準EMCstandards | IEC61000-4/EN55032 |
| 連接器Connection | VH3.96mm Connector |
| 物理尺寸Dimension(L*W*H) | 127±1mm×76±1mm×40±1mm |
產品選型表Product
| 型號 Model | 輸入 Input | 輸出1Output | 輸出2Outpu | 效率 Effi | 穩壓精度 tol | 紋波R&N | 雙路隔離地 | PFC | 認證 Cert |
|---|---|---|---|---|---|---|---|---|---|
| OPU300D24+5 | AC90-270V | 24V6A | 5V2.5A | 88% | ±2% | <240mV | 隔離地 | / | CE |
| OPU300D24+12 | AC90-270V | 24V6A | 12V2.5A | 88% | ±2% | <240mV | 隔離地 | / | CE |

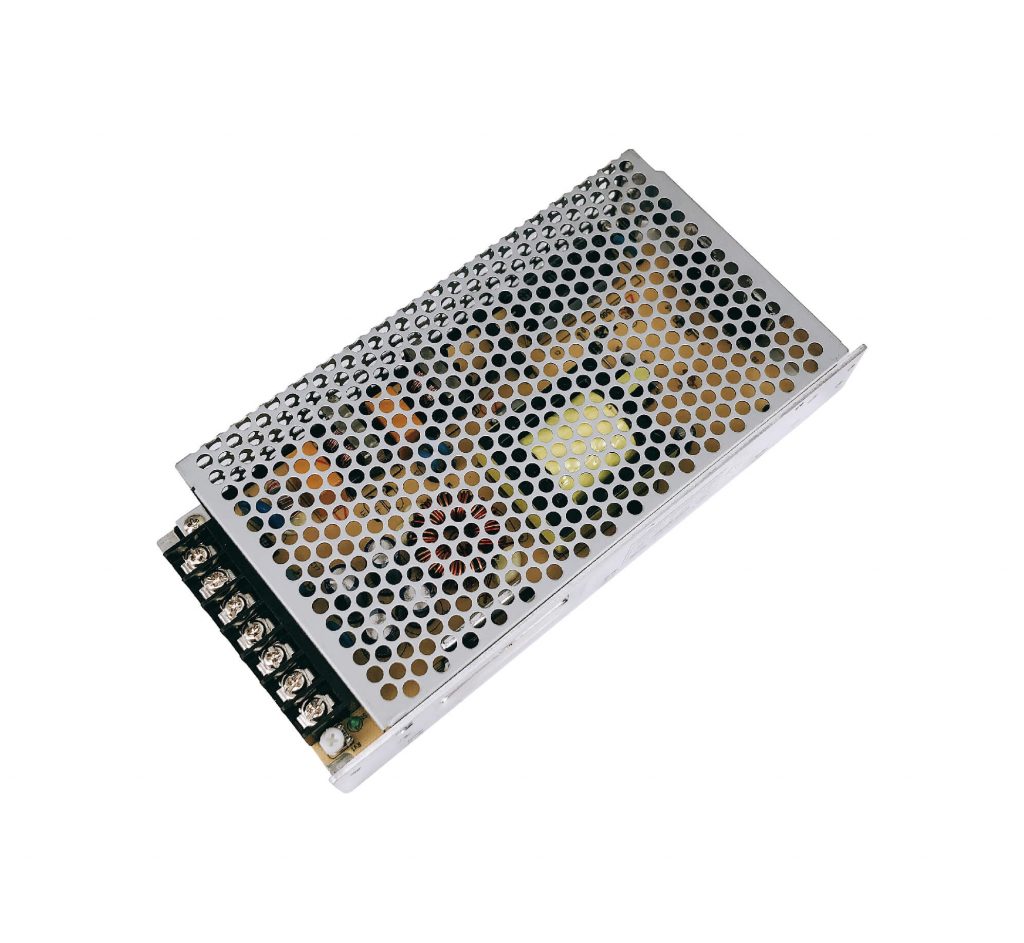

- 專為工業設備設計的機電一體化供電電源
- +12V或+5V 為控制電路供電
- +24V為電機等執行機構供電
- 適應全球輸入電壓范圍
- 工作環境溫度范圍寬廣-40~+65℃
- 按照美標 UL60950設計，安全有保障
- 內置齊全的過流保護、短路保護功能
- 采用全新優質元器件設計制造，質量穩定
- 100%滿載高溫老化，故障率低，可靠性高
產品規格書SPECIFICATION 除非特別積壓明，均為230Vac，25℃下測得
| 指標Item | 規格參數 |
|---|---|
| 輸出電壓可選Output Voltage Selectable | 5V; 12V; 24V |
| 過載保護Overload protection | 有，過載故障消除后自動恢復工作，輸出端長期短路也不會損壞或發熱 built in |
| 輸出短路保護Output short circuit protection | 有，輸出短路故障消除后自動的恢復工作，輸出端長期短路也不會損壞或發熱 built in |
| 過電壓保護 Over voltage protection | 有，可防止電壓過高造成電源損壞或燒板 built in |
| 耐壓 Withstand voltage | IP-OP:3000Vac; IP-PE:1500Vac;OP-PE:500vdc |
| 工作溫度 Working temperature | -40~65度 |
| 啟動時間Start-up Time | <2Sec |
| 安全標準 Safety standards | GB4943/EN60950 |
| 電磁兼容標準EMCstandards | IEC61000-4/EN55032 |
| 連接器Connection | 9.5mm screw terminial |
| 物理尺寸Dimension(L*W*H) | 199±1mm×98±1mm×38±1mm |
產品選型表Product
| 型號 Model | 輸入 Input | 輸出1Output | 輸出2Outpu | 效率 Effi | 穩壓精度 tol | 紋波R&N | 雙路隔離地 | PFC | 認證 Cert |
|---|---|---|---|---|---|---|---|---|---|
| HTH150D24+5GV9 | AC170-270V | 24V6A | 5V5A | 84% | ±2% | <240mV | 隔離地 | / | CE |
| HTH150D24+12GV9 | AC170-270V | 24V6A | 12V6A | 85% | ±2% | <240mV | 隔離地 | / | CE |
| HTH150D24+24GV9 | AC170-270V | 24V4A | 24V4A | 87% | ±2% | <240mV | 隔離地 | / | CE |
